普热惠壁挂炉热水温度传感器故障现象及处理方法

2019/5/16 17:44:55 浏览量:3863

一、热水温度传感器的作用与工作原理
   热水温度传感器(简称热水NTC),是将锅炉内的卫生热水温度转化为电信号输出至锅炉主控电路板的电气元件。

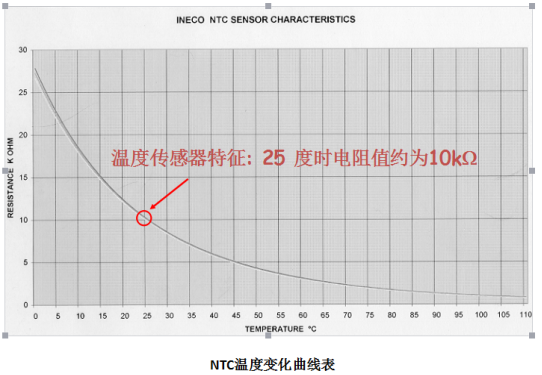

在普热惠锅炉中使用的热水温度传感器为负温度热敏电阻,主要特性是随着温度的升高电阻值逐渐降低,温度传感器的温度与阻值变化曲线表如下图所示。


   热水温度传感器检测水温变化,将温度新号转化为电信号反馈给电路板,热水温度传感器出现异常,锅炉同时会出现异常反应。
   热水温度传感器在锅炉内属于易损部件,在标定的范围内可正常使用,对于传感器是否正常,一般的判断方法是测量采暖温度传感器的电阻值,正常状态的温度传感器,在25摄氏度的温度条件下,测量传感器电阻为10千欧,阻值测量过大或过小的温度传感器建议进行更换。
   对于电阻值不正常的热水温度传感器,在使用中会影响热水舒适性。如电阻值偏大的热水传感器,会造成锅炉热水状态无法启动或洗浴热水加热不到所需要的温度;电阻值偏小的热水温度传感器,会造成洗浴水温大于所需温度,影响洗浴舒适性。
   不同于采暖温度传感器的使用要求,普热惠锅炉的卫生热水传感器具备一项特殊功能,即卫生热水应急功能。在热水传感器出现短路或短路的状态下(热水温度传感器已损坏),普热惠锅炉可使用恒定的55度采暖水进行卫生热水换热,保证提供的卫生热水温度在安全范围内(50度以下),满足用户的洗浴需求。
二、卫生热水温度传感器故障现象分析
故障1:锅炉报A06(60)故障代码
原因:热水温度传感器故障(传感器已短路或断路)
故障2:锅炉待机状态下,红灯与绿灯同时闪烁(以0.5秒的节奏同时闪烁)
原因:同故障1
故障3:锅炉采暖水出水温度不够
原因:采暖温度传感器测温异常,检测到的水温信号已接近或达到设定温度,锅炉自定进入功率调节状态,
故障4:锅炉热水状态下不启动
原因:采暖温度传感器测温异常,检测到的水温信号已高于设定温度,锅炉无法进入加热状态
三、温度传感器故障的处理方法
方法1:先对热水NTC进行清洁处理。清洁后安装回壁挂炉,观察壁挂炉是否可以正常工作。
方法2:如果方法1处理后还不能正常工作,直接更换新热水NTC。
